Protezione dalle esplosioni industriali

Rilevazione ed estinzione scintille

SparkEx - Spark Detection & Extinguising System
Sistema di rilevazione ed estinzione scintille SparkEx® BS&B
  • Rilevazione scintille, fiamme e particelle surriscaldate.
  • Estinzione, senza arresto della produzione.
  • Prevenzione incendio e rischi di esplosione negli impianti o nelle installazioni a valle.
  • Attivazione allarme e sistemi di controllo.
  • Grazie alla flessibilità del design modulare è possibile monitorare fino a 34 sistemi attraverso i moduli di espansione.
  • Ampio intervallo della temperatura di esercizio da 70°C (158ºF) a 200º (392°F).
  • Batteria di riserva inclusa per fornire alimentazione anche in caso di interruzione di corrente.
  • Protezione antigelo disponibile per l’acqua di estinzione, in caso di temperature particolarmente rigide.
Una protezione su cui contare

Il sistema di rilevazione ed estinzione scintille SparkEx di BS&B è progettato per rilevare la presenza di particelle surriscaldate, scintille e fiamme, che potrebbero trasformarsi in una fonte di combustione se trasportate attraverso condutture pneumatiche o sistemi di trasporto verso altre installazioni in cui si manipola materiale combustibile. Una piccola quantità di particelle surriscaldate che entra in un collettore in cui si movimenta polvere combustibile è sufficiente ad innescare un’esplosione di polvere. Solidi combustibili ardenti trasportati in un silo di stoccaggio possono far divampare un incendio.

Ridurre i rischi di incendio e di esplosione

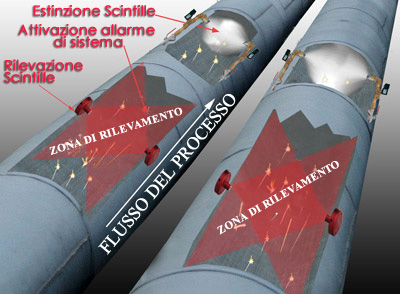

Il sistema di rilevazione ed estinzione scintille SparkEx di BS&B rileva particelle a temperatura elevata grazie all’utilizzo degli infrarossi. In caso di rilevazione di materiale surriscaldato, il sistema SparkEx di BS&B consente numerose opzioni di intervento per gestire il rischio di combustione:

  1. attivazione di ugelli che spruzzano acqua a valle del punto in cui sono state rilevate le particelle surriscaldate.
  2. attivazione dello spegnimento automatico del processo per bloccare il trasporto di materiale combustibile.
  3. invio di un segnale per attivare altre valvole di intercettazione dei dispositivi di controllo.

Il sistema di rilevazione ed estinzione scintille SparkEx di BS&B opera in modalità automatica continua, garantendo la supervisione di tutti i suoi circuiti critici per lanciare un allarme immediato in caso di problemi di funzionamento.

Metodi di prevenzione
  • Utilizzare sensori di tipo SDN o SDD ad alta precisione per la rilevazione di scintille, fiamme e particelle surriscaldate.
  • I sensori SDN/SDD attiveranno i circuiti di controllo collegati al modulo automatico di scarico dell’acqua per l’estinzione.
  • Il modulo estinguente estingue scintille e particelle surriscaldate.
  • Il processo produttivo continua mentre il sistema SparkEx di BS&B estingue le scintille.
Settori di applicazione
  • Agricoltura
  • Industria alimentare
  • Industria del legno
  • Settore tessile
  • Industria Siderurgica
  • Industria chimica
  • Lavorazione materie plastiche
  • Centrali elettriche
  • Lavorazione della gomma
  • Riciclaggio rifiuti



Componenti del sistema SparkEx di BS&B

Monitor di controllo (opzionale)
Monitor di controllo (opzionale)

Rilevatore di scintille SDN
Rilevatore  di scintille SDN


Sistema di iniezione (opzionale) Sistema di iniezione (opzionale)

Modulo estinguente automatico
Modulo estinguente automatico

Unità di controllo mod. DC 1
Unità di controllo mod. DC 1
